카달로그 다운로드 : 이동형 무선 열화상 카메라 시스템 JIR-2H

1.   Descriptions

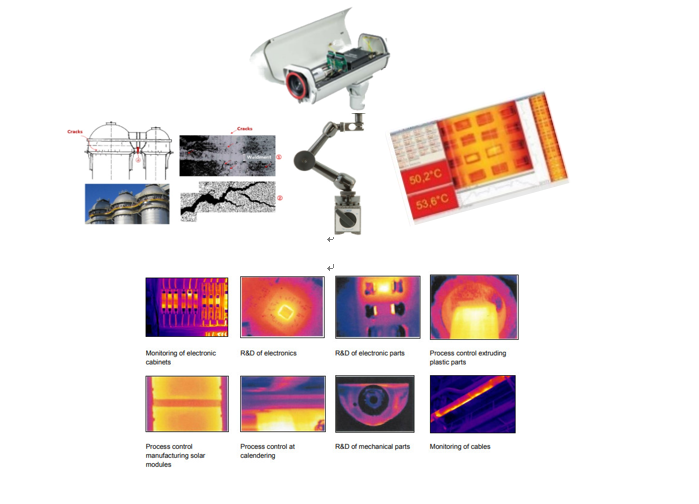

   JIR-2H는 발열부 크랙 감지 시스템으로 용접부 균열, 피로가 누적되어 생기는 응력 부식 균열,

진동이나 다양한 환경으로 인한 균열 등으로 생기는 크랙을 조기에 발견하고, 추적 관찰할 수

있도록 하는 이동형 무선 열화상 카메라 시스템 솔루션입니다.

   JIR-2H는 열화상 카메라가 무선(WiFi)기능을 AP를 내장되어 있고 로컬 통신 판넬로 6400 Point의 온도 Data를 전송합니다.  통신 판넬의 TLC 장거리 전송용(최대1.2km)모듈을 통해 원격 통제실에 있는 PC로 전송합니다.  통제실 PC에 열화상 감시 소프트웨어 프로그램을 설치하고 운영자에게 모니터링 및 저장 분석 기능을 제공합니다.  실시간 열화상 데이터를 그래프, 디지털, 동영상, 이미지, 엑셀 데이터 등으로 다양하게 표시하여 실시간 온도 경보 및 열부하에 의한 이상 징후를 조기에 발견할 수 있도록 하는 시스템입니다.



2.    Specifications

  - 넓은 온도 대역 : -20~100 ℃, 0~250 ℃, 150(20)~900 ℃

  - 50Hz의 빠른 열 영상 처리 속도

  - 80 X 80 픽셀의 광학 해상도 지원

  - 화각, 설치위치, 피사체 크기 등을 고려하여 4가지 종류의 FOV 렌즈 선택 가능(기본 선택 1개 제공)

  - 열화상 정확도 : ±2℃ or ±2%

  - WiFi 통신을 통한 Portable Network 열화상 카메라

  - Magnet Base를 이용한 편리한 이동 가능한 마운트

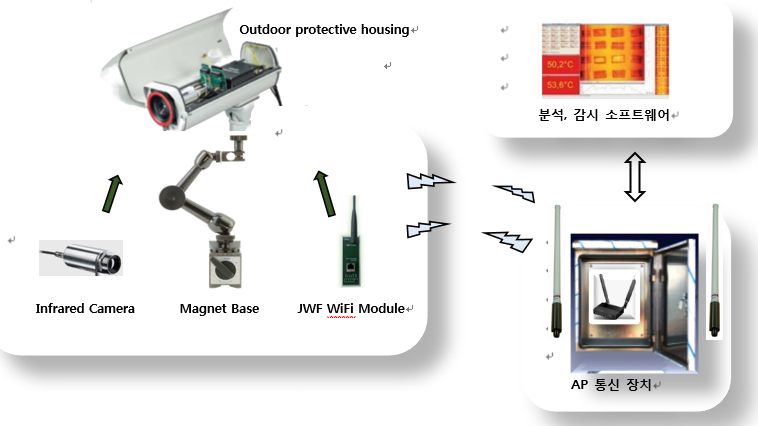

3. System Digram
