Wifi Broadcasting Convertor JWBT/PCM 카달로그 다운로드
1. Descriptions
Wifi Broadcasting Convertor는 온도, 압력, 유량, 습도 가스 농도, 접점 스위치 등 모든 센서 및 통신으로 입력된 데이터를, Wifi Broadcasting을 통하여 주변에 데이터를 전송하는 Convertor이다. 설비 근처에 접근하면 핸드폰 어플리케이션을 이용하여, 가스의 누설이나 설비의 이상 유무를 한눈에 파악하여 대처 및 조치 할 수 있다. 이는 Wifi Broadcasting 기술이 접목된 최신 기술인 동시에 작업자 및 설비의 안전을 지켜줄 획기적 장치이다.
Pull Cord는 담당자가 컨베이어 벨트의 이상 발생시 이 Pull Cord를 당겨 주변에 전파하여 인명과 재산을 보호하는 장치이다.
JWBT/PCM은 특허출원번호: 10-2017-0103554 WiFi 브로드캐스트를 이용한 가스 점검 관리 시스템으로 보호받는 당사의 기술을 활용하여 구성된 Wifi Broadcasting Convertor로 Pull Cord의 상태를 최대 2개 입력 받아 RS485로 DCS 등 다른 프로세서에 전송하고 Wifi Broadcasting 변환하여 주변에 전송하므로 Android에서 해당 컨베이어 벨트의 풀코드가 당겨진 위치를 쉽게 파악할 수 있는 장치이다.
상기된 특허 내용은 설비 관리자가 단말을 통해 무선 네트워크를 검색한 후 무선 네트워크의 네트워크 이름을 확인하는 것만으로도 흩어져있는 프로세스 신호를 한 눈에 파악하여 가스의 누설이나 설비의 이상 유무를 인지하고 대처 및 조치 할 수 있도록 하는 WiFi 브로드캐스트를 이용한 관리 시스템이다. 해당 무선 네트워크에 접속하지 않고 무선 네트워크의 네트워크 이름만을 이용하기 때문에 보안이나 바이러스 침투 등의 문제가 없다.
2. Wifi Broadcasting Indicator Specifications

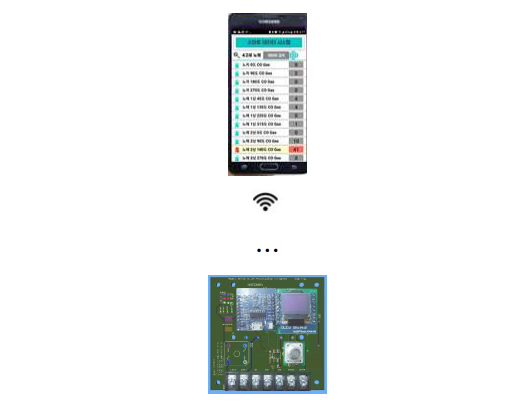

Android Wifi Broadcasting Indicator
Android O/S용 어플리케이션 제공
사용자 요구에 즉시 대응하여 프로그램 제공
Alarm 별도 표시
TTS 음성 출력 및 진동 신호 제공
3. Wifi Broadcasting Convertor JWBT/PCM Specifications

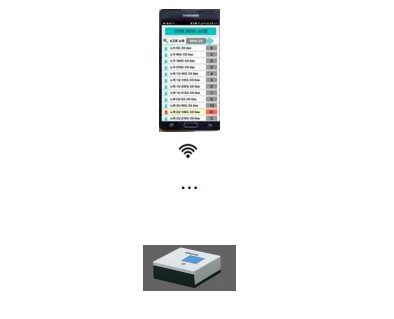

JWBT: Wifi Broadcasting Convertor
Material : PCB Type Molding 처리
Power Supply: 7~60VDC
Size : 75W*75H*40D
Input: Digital Input 2Ch,
RS4485: 1 Port
Output: Wifi Broadcasting
주파수 범위 : 2.4GHz, 5GHz
4. Ordering Information
Model : JWBT/PCM for JujuEng Wifi Broadcasting Convertor
with Digital Input 2 ea, RS485 port 1 ea and Wifi Output 1 ea
Product Class: Isolator/ Communication Converter
Communication Converter
Product Property
Application: Converter
Converter Type: DI to Wifi, DI to Serial.
Model/Brand Name: ‘JWBT/PCM’/Juju Engineering
Supply Voltage: 7~60VDC Free Voltage
Explosion: No Explosion
Dimension: 75W*75H*40D
Mounting Type: Screw Bolt
Option & Others:

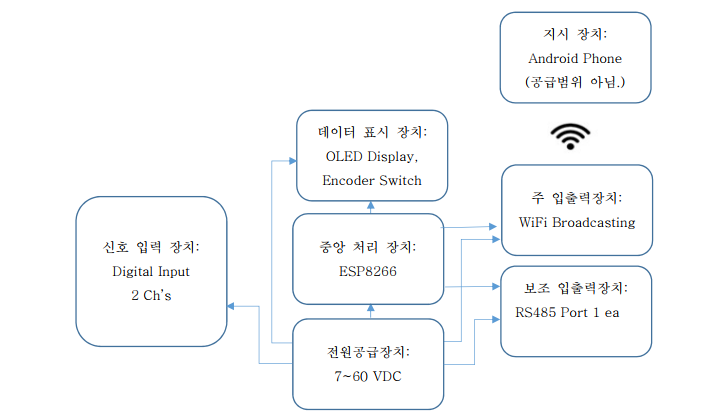

5. 제품 구성도
