( MODEL : JD3 )
Descriptions
이 지시계는 공통항목의 Data 또는 단위설비의 여러 가지 DATA를 입력 받아 현장에 집약하여 표시하므로 설비의 가동 정보를 작업자에게 쉽게 전달 할 수 있다.

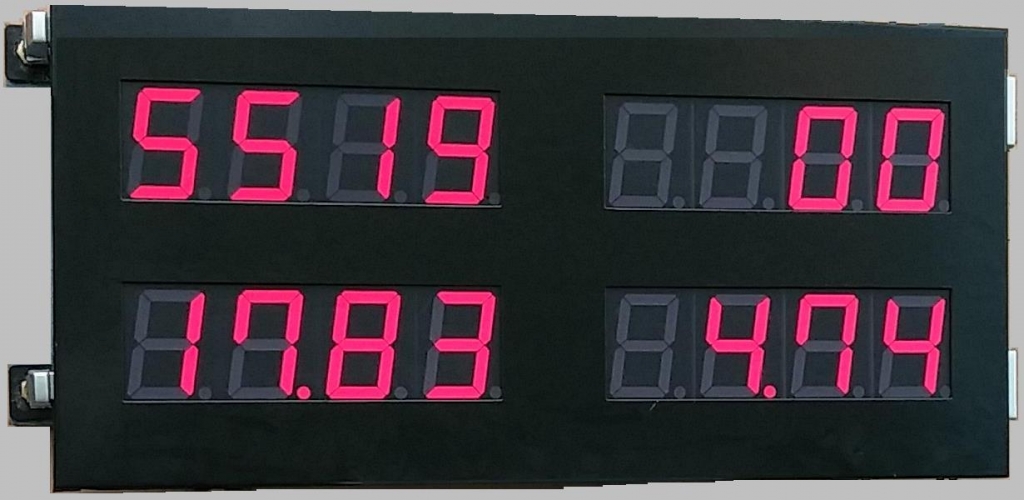

JDBF 지시계는 원거리에서 DATA 확인이 용이하도록 3 Inch 저전력 고휘도의 FND를 사용하였으며, 근거리 에서 DATA 확인 시 운전자가 시각적인 피로감을 적게 느끼도록 하기 위하여 표면을 무광택 처리하여 설계 하였다.
Specifications
Display Unit:
3 Inch Ultra-Light FND
4 Digit Display
Data Input:
Analog Signal: 4~20mA
Serial Communication: RS 422, J-Bus
Power:
85~264VAC 60Hz
Mechanical
Size: 700(W) X 80(D),
(H)는 Data 수에 따라 달라집니다.
|
단위 mm
|
|
Data 수
|
높이 (H)
|
|
2
|
200
|
|
4
|
400
|
|
6
|
600
|
Material: Stainless Steel, 1.5t
Environmental
Storage Temperature: -10℃ to +85℃
Operating Temperature: 0℃ to +50℃
Ordering Information
|
JD3
|
|
|
BASE CODE
|
|
|
/S
|
|
Serial 통신, RS422
|
|
/A
|
|
Analog 신호 입력
|
|
|
/n
|
n : DATA 수
|
Example
JD3 / S – 8 : Serial 통신용 8 Data 표시용 Indicator
JD3 / A / 10 : Analog 신호 입력용 10 Data 표시용 Indicator
JD3 / S / 4 : Serial 통신용 4 Data 표시용 Indicator
JD3 / A / 4 : Analog 신호 입력용 4 Data 표시용 Indicator
