Slope Transmitter JST-2020 and Slope Sensor JSS-2020 PDF 다운로드
1. Descriptions
JST-2020은 고온지역(-20~80℃) 사용이 가능하도록 엄선한 소자를 사용하여, 고속의 32bit 프로세서로 설계된 Slope Transmitter이다. 이 장치는 LCD, 3-Key, RS-422, 무선통신 등의 기능을 갖고 있다.
이 장치와 함께 사용할 센서(JSS-2020) 또한 고온지역(-40~125℃) 사용이 가 능하도록 엄선한 소자를 사용하여, 고속의 32bit 프로세서로 설계된 Slope Sensor이다. 이 센서는 지구 중심을 향하는 중력의 방향을 기준으로 기울어 진 X축과 Y축의 각도를 표현한다.
이 센서는 X축과 Y축의 Slope를 무선 통신을 통하여 Slope Transmitter에 전 송한다. Slope Transmitter는 이 두가지 Slope를 LCD 화면에 표시하고, RS-422 통신으로 상위 제어기에 데이터를 전송한다.
Slope Transmitter는 Slope Sensor와 함께 크레인 자동 운전시 동적으로 변하 는 리프트의 경사(Slope)를 실시간으로 감시하여, 크레인을 안전하게 운행하 기 위한 장치이다.

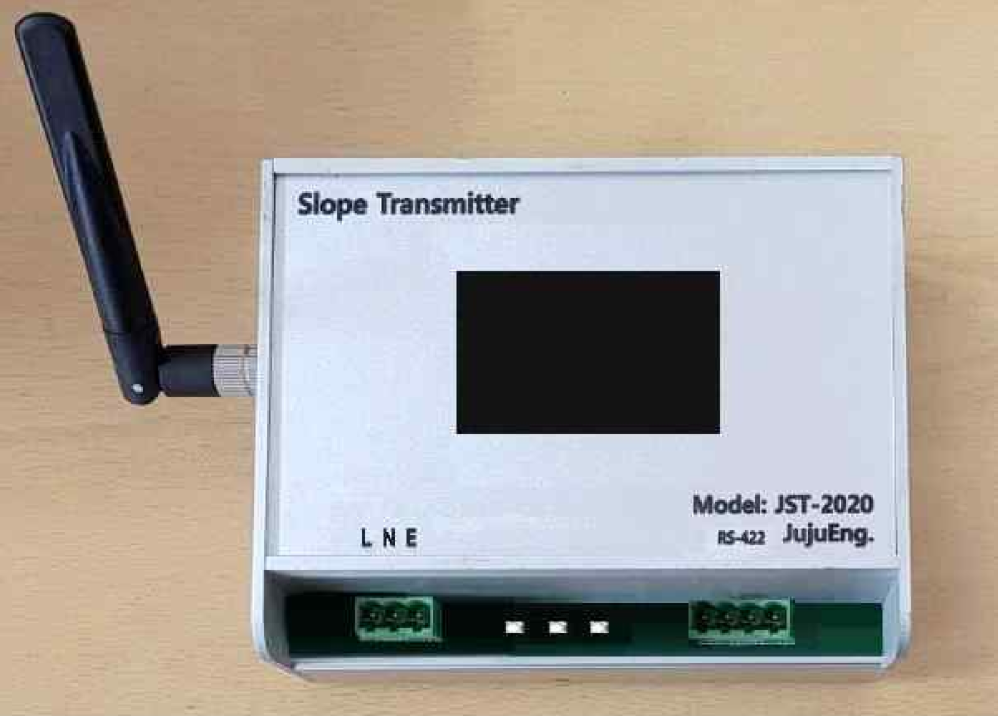

2. Transmitter Specifications
- 32bit 프로세서
- LCD Display
- 3 Key-Button
- RS-422 Serial Communication
- One point Calibration
- Slope Data and Error Display
- Transmitter Operating Temperature: -20~80℃
- Input Power: 90~240VAC 60Hz
- Dimension: 135.5(W)*105(H)*58(D)
- Din Rail Mounting

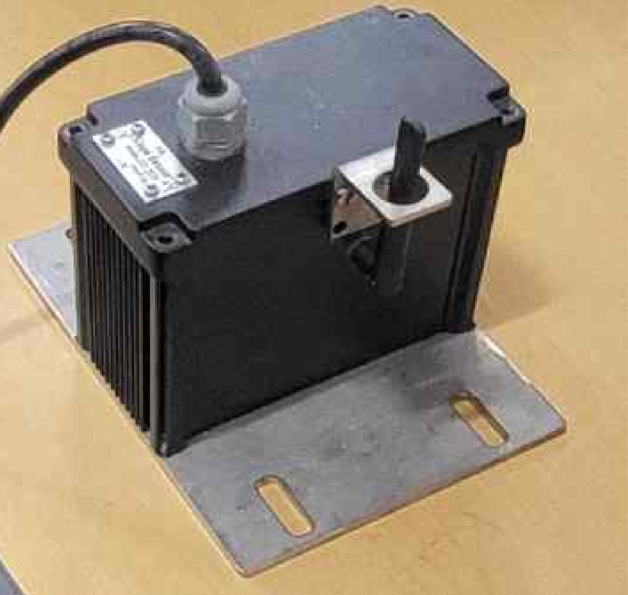

3. Sensor Specifications
- 32bit 프로세서
- X축 및 Y축 Slope 검출
- 15Bit Resolution
- 40 Sampling/Sec.
- Slope Range: +/-20 Degree
- Sensor Operating Temperature: -40~125℃
- Input Power: 90~240VAC 60Hz
- Dimension: 200(W)*150(H)*171(D)
- Wall Mounting
4. Order Code
Model: JST-2020 / JSS-2020 --- Transmittr and Sensor Order
Model: JST-2020 / - / --- Transmittr only Order
Model: JSS-2020 / - / --- Sensor only Order
