Model:  JDBF-FC12



    Descriptions

   이 기기는 Cast House에서 필요로 하는 다양한 정보를 그 상태에 따라 Full Color로 표 현하는

Digital Display Board이다. Modbus TCP/IP 또는 Modbus RTU를 통한 데이터 전송으로 정확하고

다양한 표현이 가능하다.

    전체 Data를 상태에 따라 Full Color로 처 리하므로 정상 데이터는 녹색으로, Alarm은 적색으로

표현할 수 있다. 또한 데이터 종류에 따라 다른 색상을 사용할 수 있으므로, 별도의 상태표시 램프가

필요하지 않다.



    Specifications

- Supply voltage range : 80~240VAC

- Supply frequency : 47 to 63 Hz

- Input : Modbus TCP/IP or Modbus RTU

- Output : Full Color FND 6 Inch

                 4 Digit Clock: 1ea,  4 Digit Data : 3ea,

                 3 Digit Data : 7ea, 2 Digit Data : 1ea

- Warning Lamp

- Material: STS304

- Panel Color: 7.5BG, Powder Coating

- Operation Temperature : -10 to +80°C

- Storage Temperature : -25 to +85°C

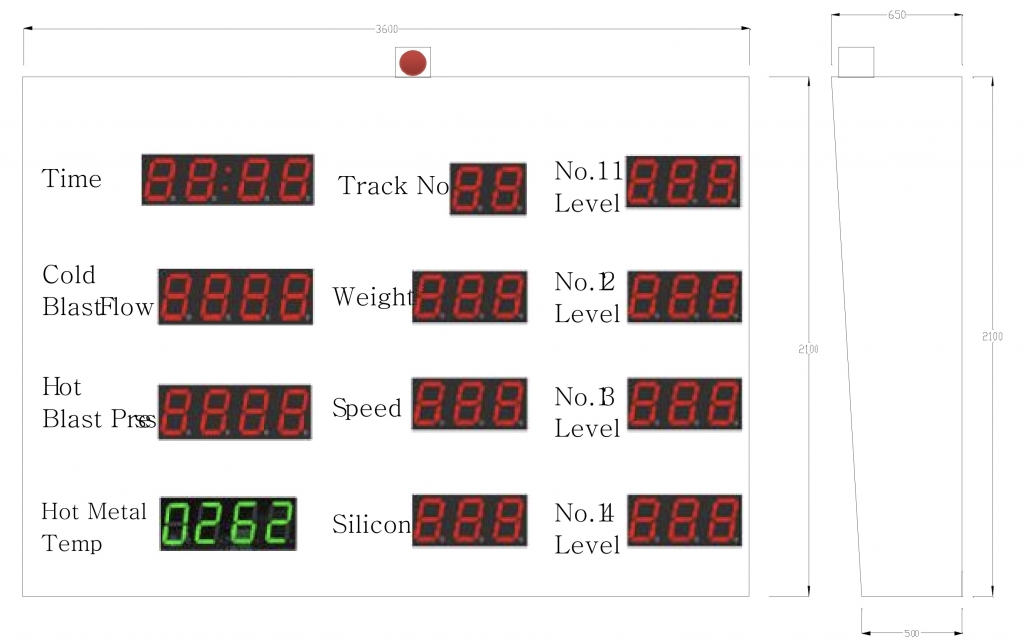

- Dimension: 3,600(W)x2,100(H)x650(D)





    Ordering Information

JDBF-FC12 : 12 Data Full Color Data Display Board
