카달로그 다운로드 Control Panel for JWBT-PCM
1. Descriptions
비상 스위치 통신 서버 제어장치(JWBT/PCM/Panel)는 컨베이어 벨트의 Pull Cord로부터 전송되는 컨베이어
벨트의 이상 발생 신호를 RS485 로 받아 Display에 표시하고, 이 정보를 DCS 등 상위 시스템에 전송하는
장치이다.
이 제어장치(JWBT/PCM/Panel)는 특허출원번호: 10-2017-0103554 WiFi 브로드캐스트를 이용한 가스 점검
관리 시스템으로 보호받는 당사의 기술을 활용하여 구성된 장치이다.
상기된 특허 내용은 설비 관리자가 단말을 통해 무선 네트워크를 검색한 후 무선 네트워크의 네트워크
이름을 확인하는 것만으로도 흩어져있는 프로세스 신호를 한 눈에 파악하여 가스의 누설이나 설비의 이상
유무를 인지하고 대처 및 조치 할 수 있도록 하는 WiFi 브로드캐스트를 이용한 관리 시스템이다. 해당 무선
네트워크에 접속하지 않고 무선 네트워크의 네트워크 이름만을 이용하기 때문에 보안이나 바이러스 침투 등의
문제가 없다.
2. Specifications
- RS485 Modbus RTU Mode
- 단일 네트워크에 최대 256개 Node
- 통신거리: 1.2Km
- 전원: 220VAC 60Hz
- Digital Input (Dry Contact): 16Ch
- Digital Output (Relay Output): 8Ch
- Material: STS304 2.0T
- Dimension : 600W*800H*300D

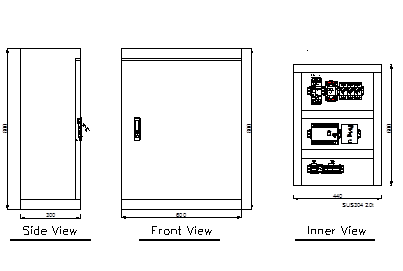

3. 제품 구성도
4. Ordering Information
Model : JWBT/PCM/Panel
